返回應用實績 Smart Panel

智慧配電盤建置案例

以智慧斷路器取代傳統斷路器，結合雲端平台與行動 APP，實現每迴路用電即時監控、異常預警與遠端管理。從住宅到商辦，從單戶到整棟大樓，智慧配電盤讓每一度電都看得見、管得到。

智慧配電盤產品
取樣測量 每迴路即時用電量測與數據收集
電氣保護 OC / OV / UV 保護與連動斷電
節能增效 雲端分析擬定節能策略與遠端控制
Comparison

智慧配電盤 vs 傳統配電盤

傳統配電盤

  • 安裝方式多為埋入式，外掛選擇少
  • 僅提供過電流保護
  • 無用電數據可視化
  • 無法遠端監控或管理
  • 異常發生後才察覺
  • 無法介接智慧家電或系統

智慧配電盤

  • 埋入式與外掛型式皆可，安裝彈性高
  • 過電壓、低電壓、過電流、短路多重保護
  • 每迴路即時用電監測與 0.5 級電表精度
  • 雲端平台 + 手機 APP 遠端即時管理
  • 異常條件即時預警與主動斷電保護
  • 可介接 HEMS、智慧家電、需量反應系統
Features

核心功能

01

即時用電監控：內建智慧斷路器（Smart CB）提供各迴路電流、電壓與耗能即時量測，0.5 級電表精度，數據經資料收集器回傳雲端。

02

多重電氣保護：支援過電流（OC）、過電壓（OV）、低電壓（UV）保護，觸發時智慧斷路器連動微型斷路器自動斷電，保護家電設備。

03

雲端遠端管理：透過電腦或手機 APP 即時查看用電狀態與歷史趨勢，外出時可遠端確認並控制主電源，支援告警通知。

04

智慧系統整合：可介接 HEMS 家庭能源管理、OpenADR 需量反應、智慧家電與 Google 智慧音箱，實現情境控制與自動節能。

Hardware

硬體組成

智慧斷路器（Smart CB）
微型斷路器（含漏電保護）
資料收集器（Data Collector）
智慧閘道器（Smart Gateway）
Modbus RTU（RS485）通訊
24V 電源供應模組
Gallery

產品實拍

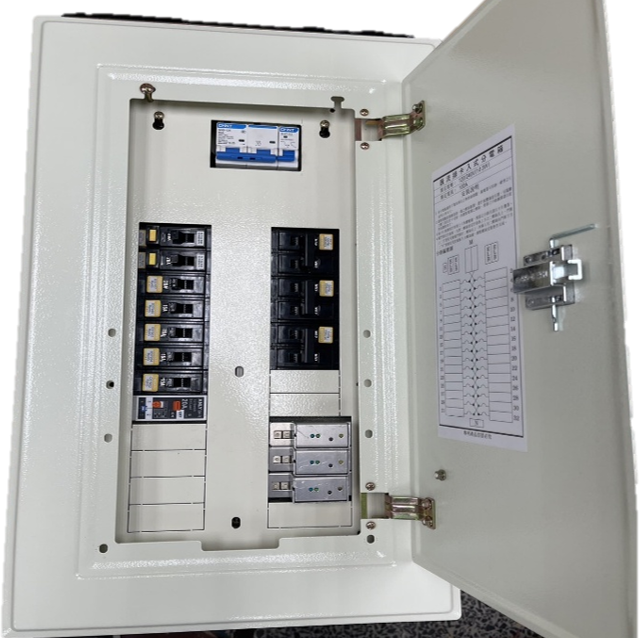

智慧配電盤內部
智慧配電盤外部
智慧斷路器

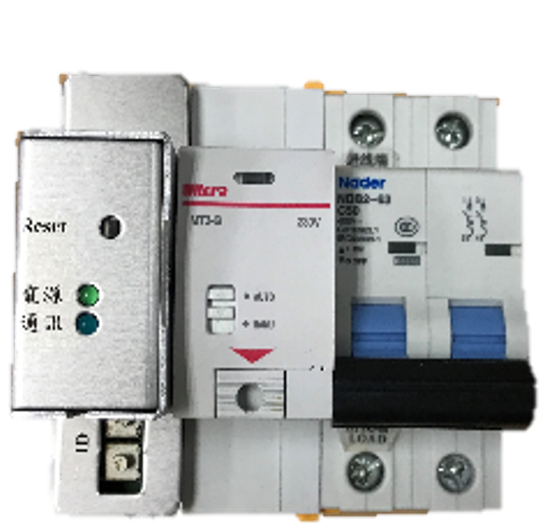

斷路器組件

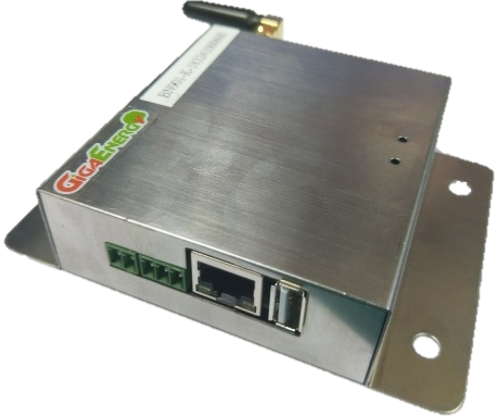

智慧閘道器
資料收集器
Case Studies

應用場域

01

仁武建案：純電住宅（IH 爐、電熱水器）導入智慧電能管理與室內空品監測，電腦與可攜式裝置檢視即時／歷史用電與保護設定。

02

台電鳳山宿舍：1 套儲能、太陽能、12 迴路智慧配電盤與智慧家電（冷氣、除濕機、Google 音箱、電扇、智慧插座），情境與台電 ADR，停電時儲能孤島運轉。

03

台電樹林示範屋：2 套儲能、16 迴路配電盤與智慧家電（含冰箱），HEMS 平面圖與會議室／客廳分區負載，展示 ADR 與孤島運轉。
